Field Photos

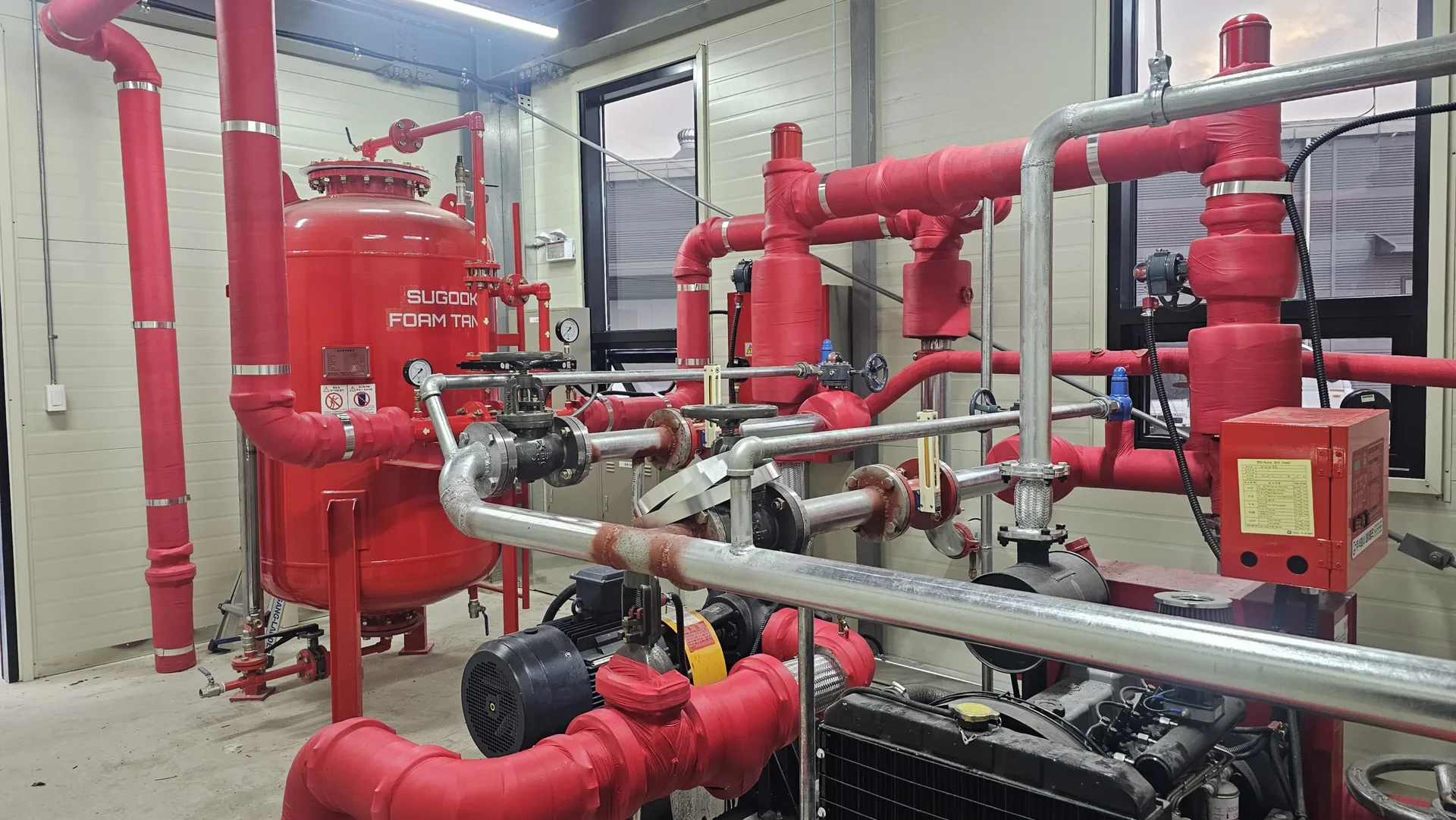

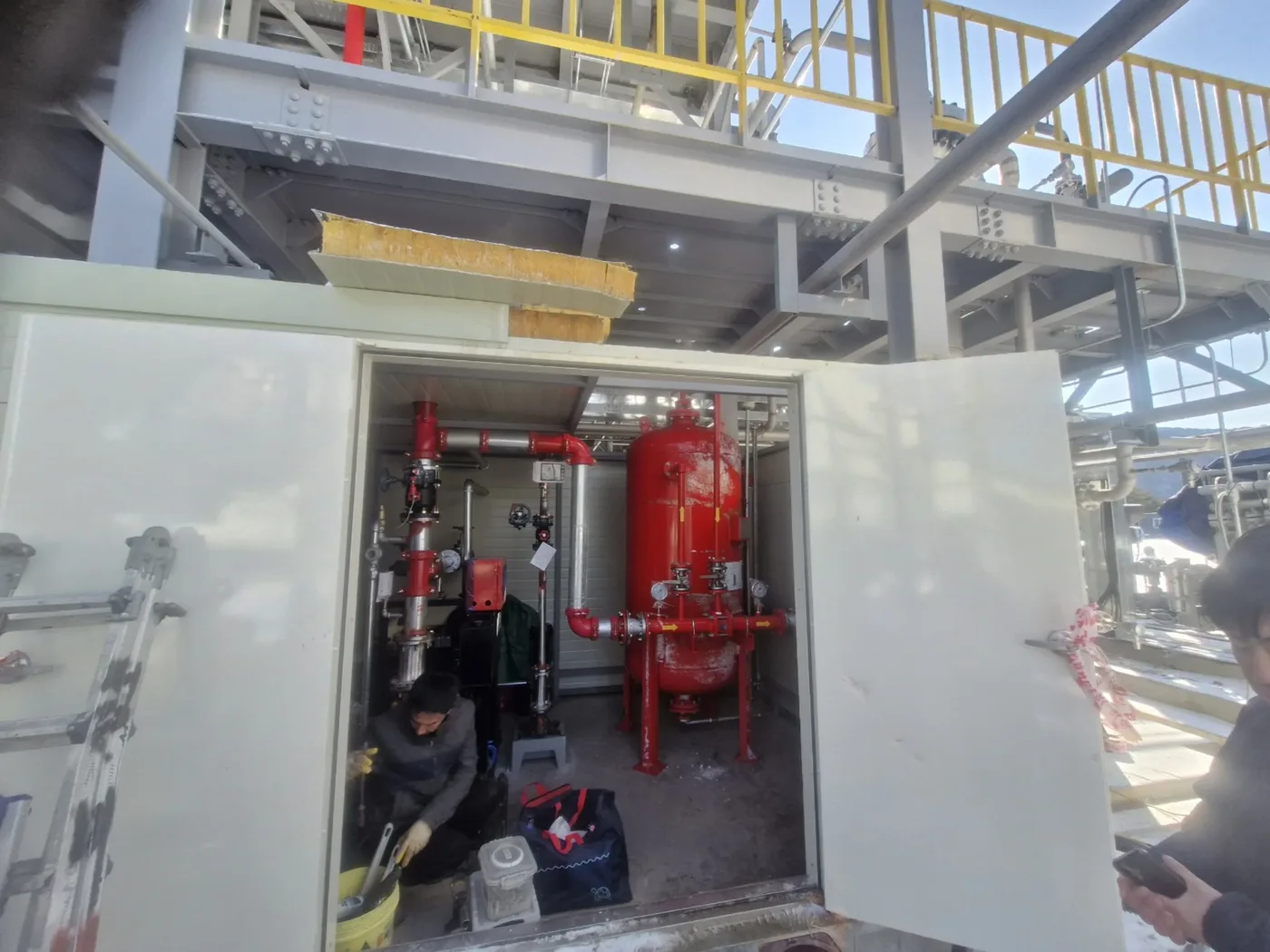

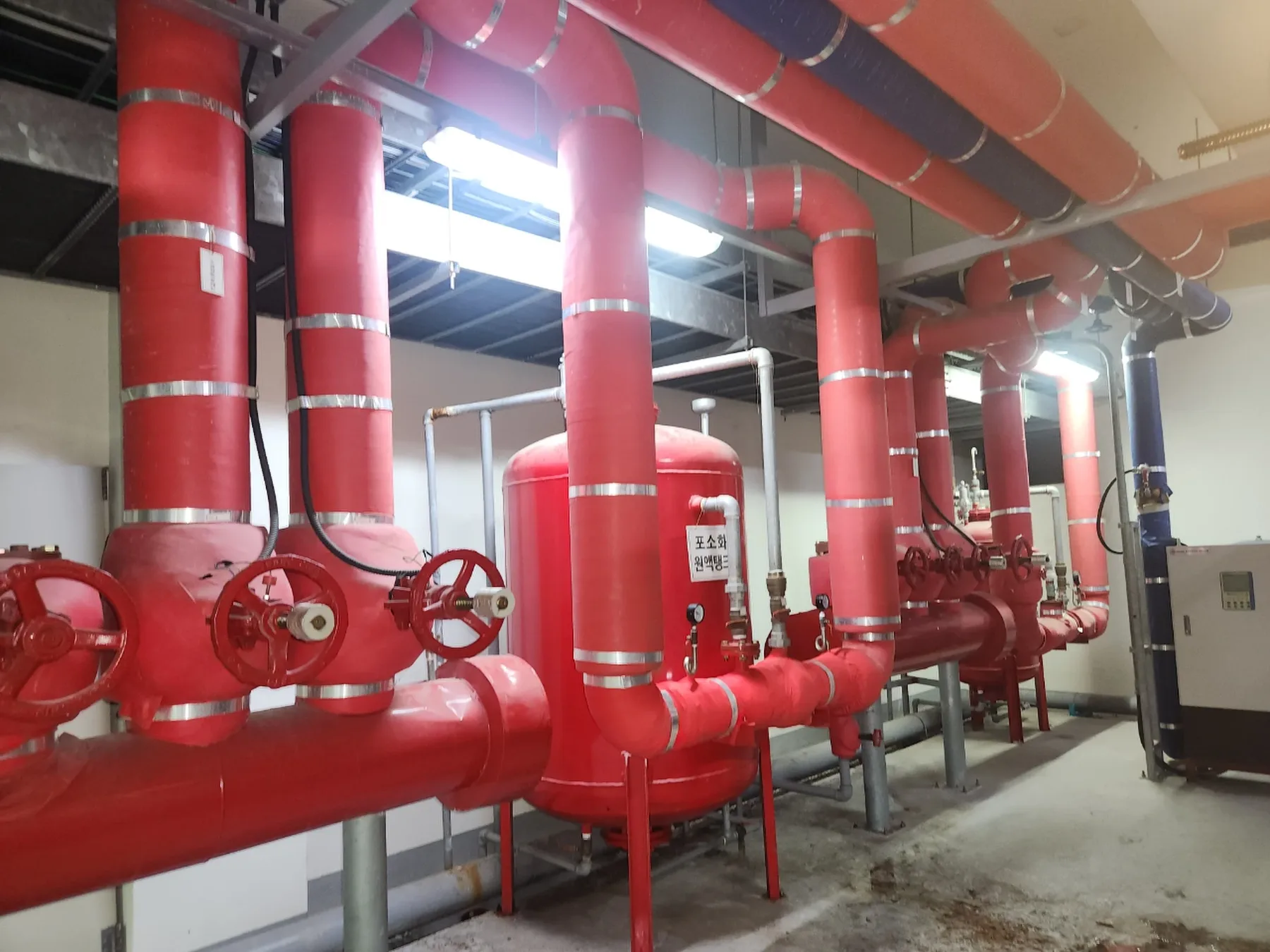

포소화설비 점검 현장
실제 설비실과 현장에서 확인하는 대상들입니다.
설비의 상태를 확인하는 것부터
포소화설비 점검은 시작됩니다.
평소에는 조용히 서 있다가 화재가 났을 때만 움직이는 설비입니다. 그래서 지금의 상태를 아는 것이 가장 중요합니다.
Inspection Map
포소화설비 점검, 무엇을 보는가
포소화설비 점검은 폼탱크에서 포소화전까지 약제가 흐르는 길 전체를 확인하는 일입니다. 아래 8개 영역을 번호 순서대로 따라가면 설비의 흐름이 이해됩니다.

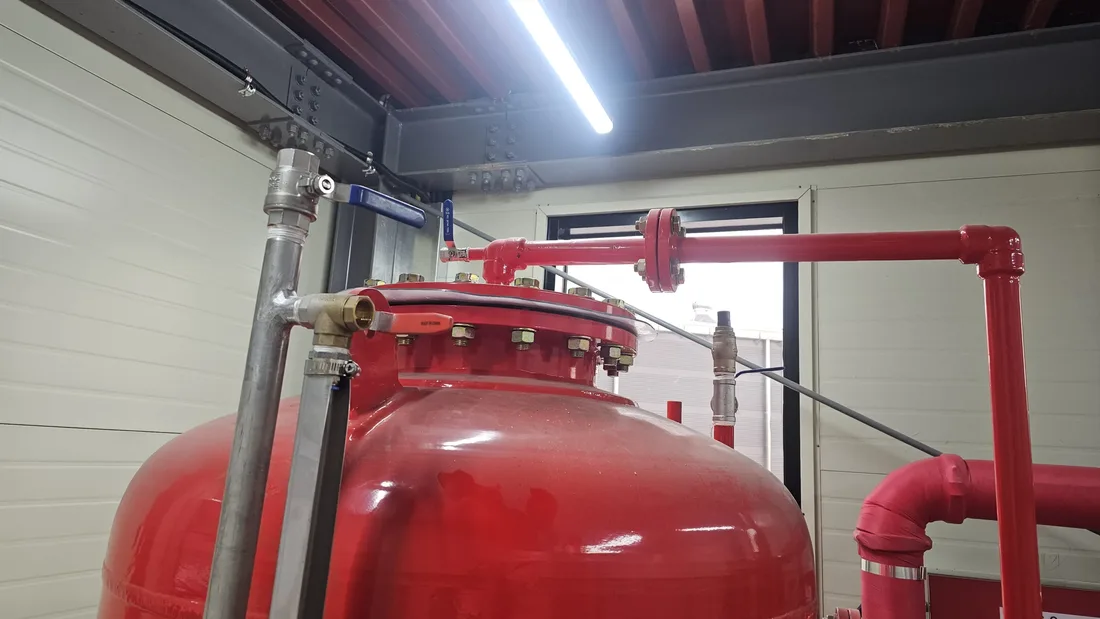

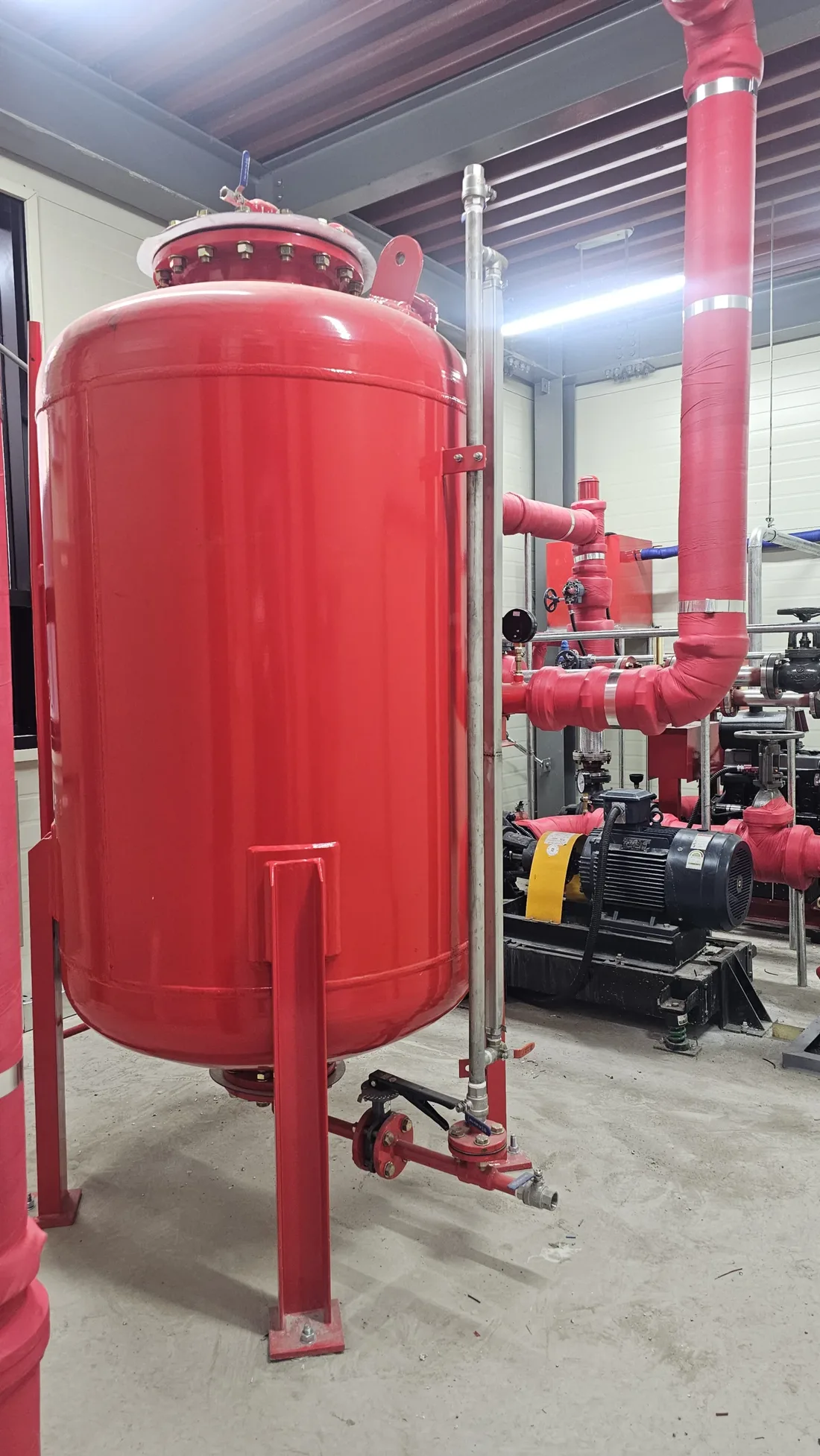

01폼탱크

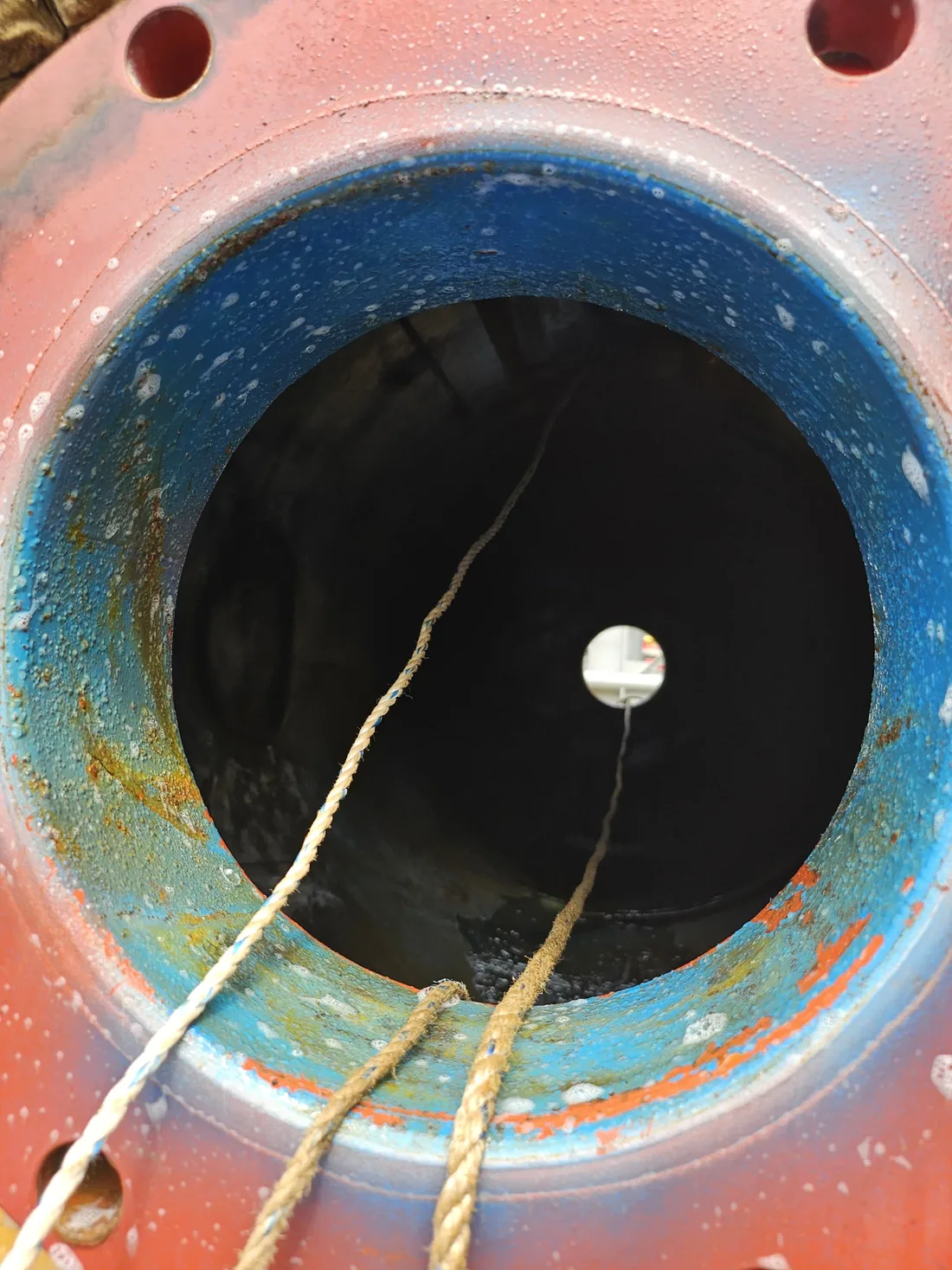

포소화약제를 저장하는 큰 탱크. 외관, 맨홀, 연결부를 봅니다.
02블래더

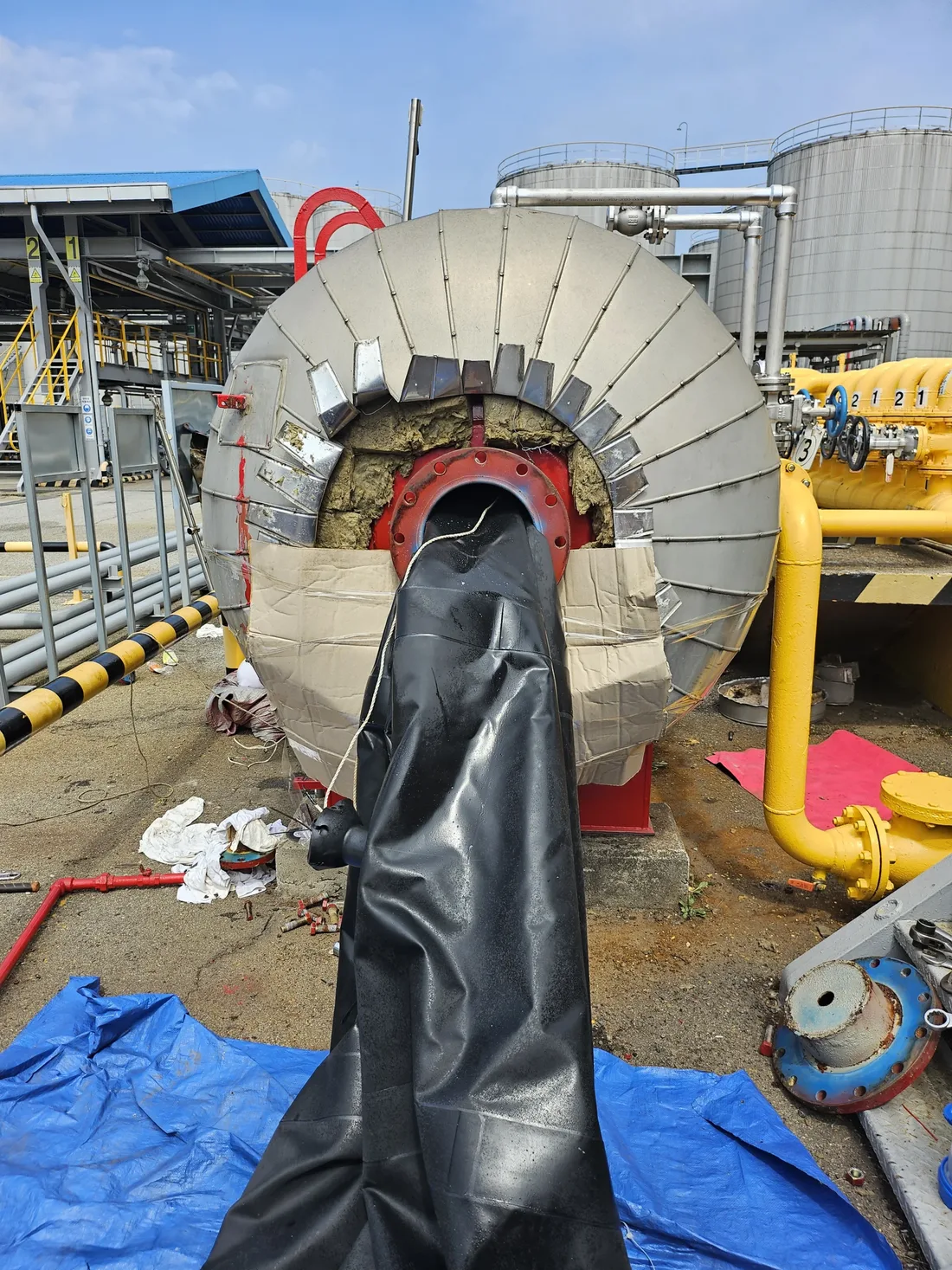

탱크 안에서 약제를 물과 분리해 담는 주머니. 찢김과 변형을 확인합니다.
03포소화약제

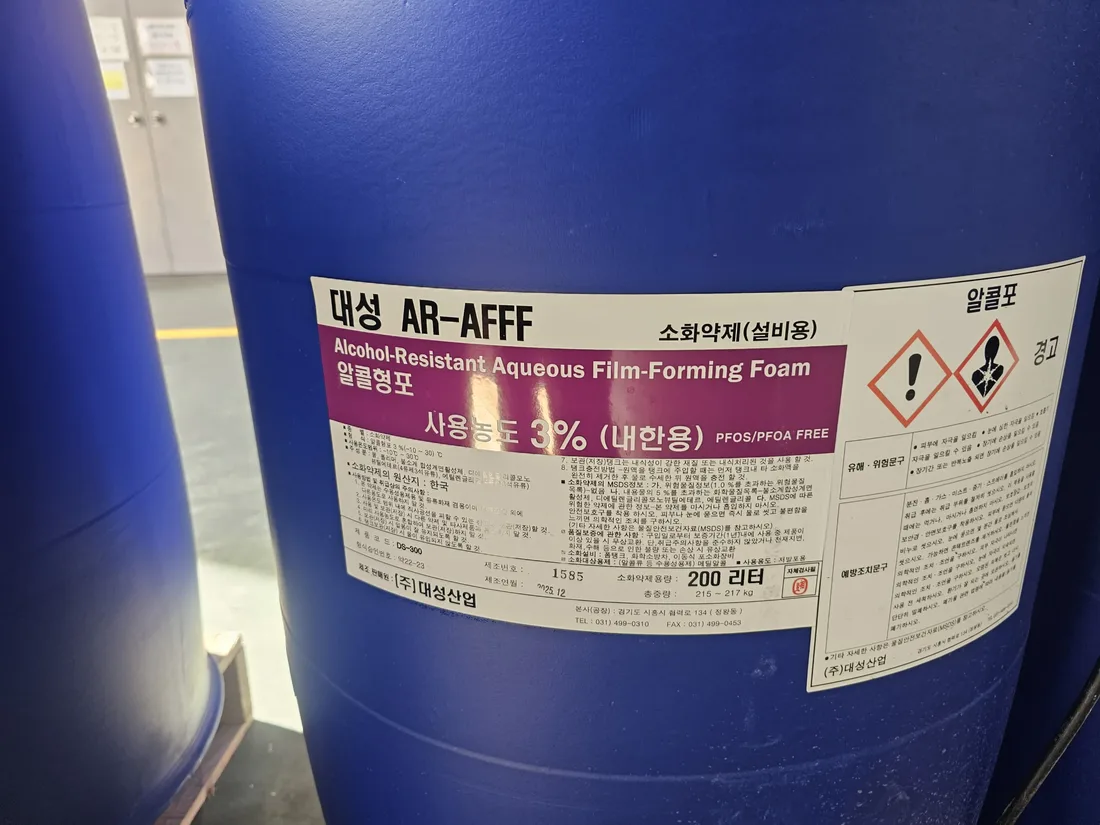

불을 덮는 거품의 원료. 종류 표기와 보관 상태를 봅니다.
04밸브
물과 약제의 흐름을 여닫는 장치. 개폐 위치와 누수를 확인합니다.
05배관
약제와 물이 지나는 길. 부식, 지지 상태, 연결부를 봅니다.
06펌프
물을 보내는 장치. 압력과 이상 소음, 누수를 확인합니다.
07혼합장치

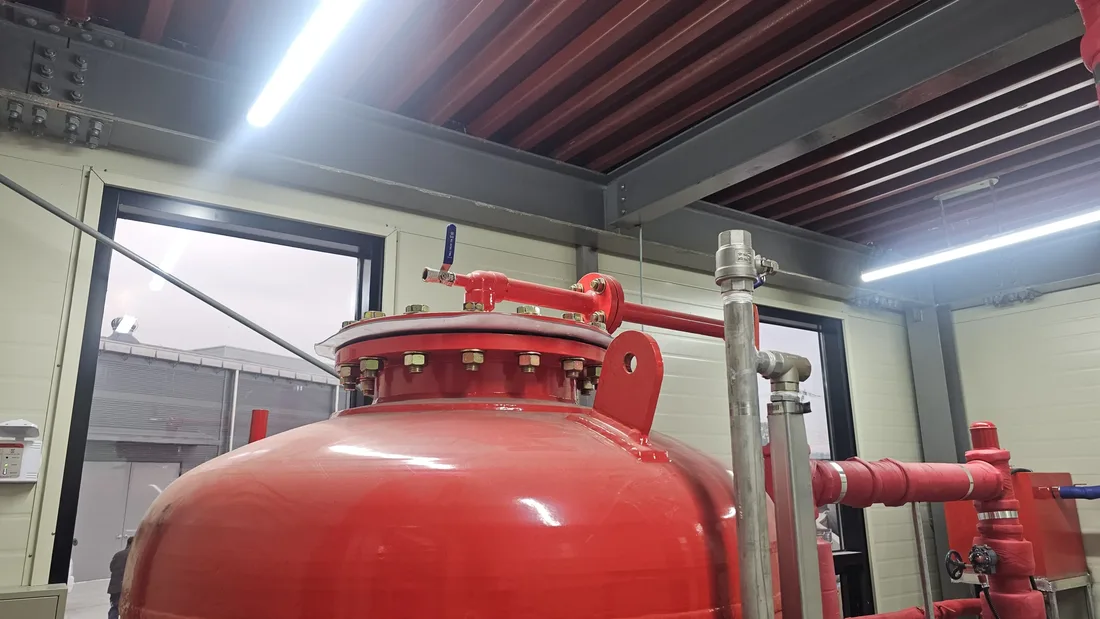

물과 약제를 정해진 비율로 섞는 장치. 연결과 작동 상태를 봅니다.

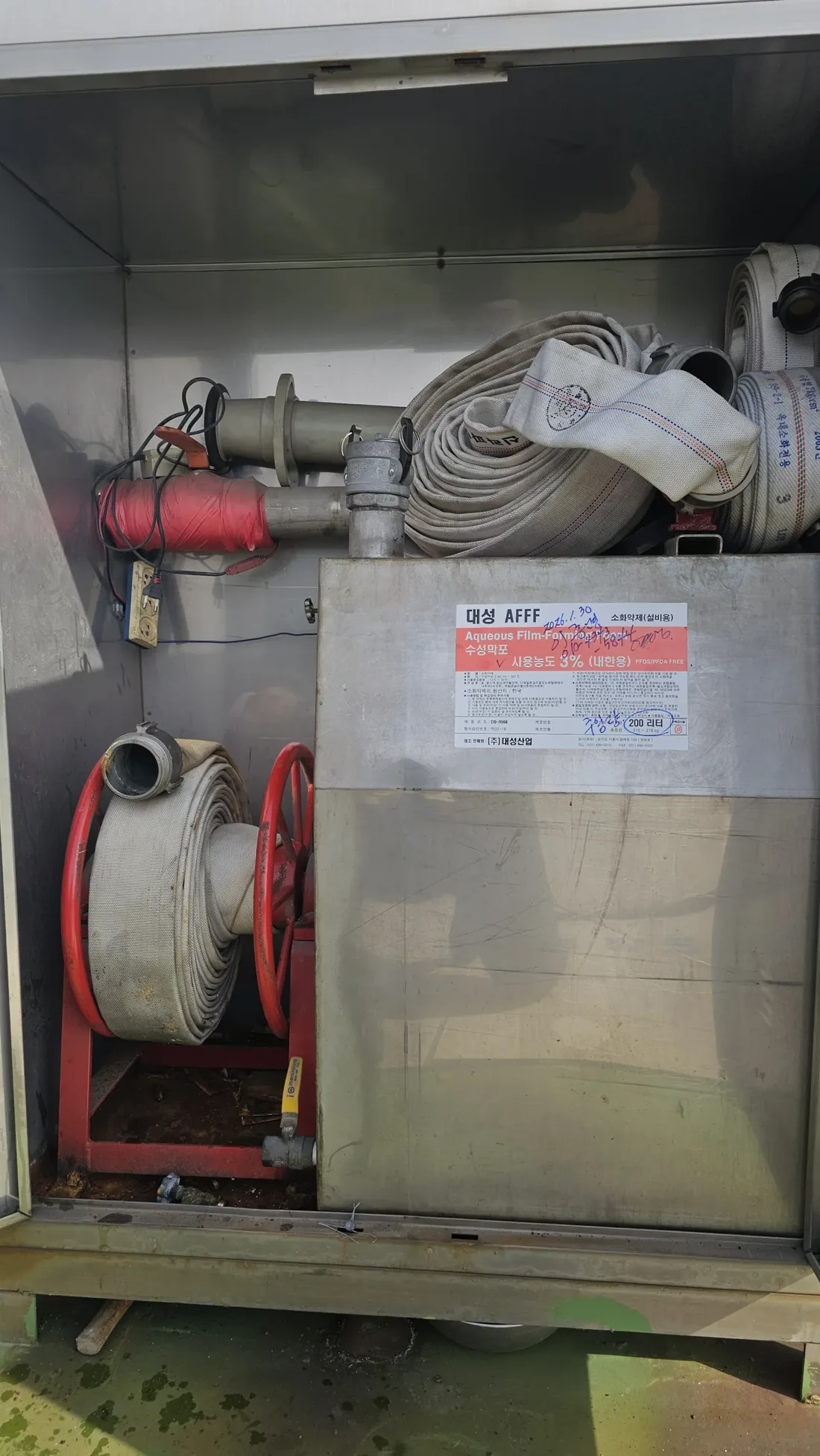

08포소화전
현장에서 거품을 방출하는 함. 호스와 부속의 상태를 확인합니다.
Why Inspection
점검이 필요한 이유
포소화설비 점검은 왜 필요한가요? 화재가 났을 때 약제가 제때, 제대로 섞여 나오는지 미리 알 수 없기 때문입니다.
포소화설비는 인화성 액체나 유류를 다루는 시설에서 거품으로 불을 덮어 끄는 설비입니다. 일반 스프링클러와 달리 물 외에 포소화약제, 폼탱크, 혼합장치 등 여러 구성품이 하나로 이어져 작동합니다. 어느 한 곳이라도 상태가 나쁘면 전체가 제 기능을 못할 수 있습니다.
문제는 이런 이상이 눈에 잘 띄지 않는다는 점입니다. 블래더가 탱크 안에서 굳거나 찢어져도 밖에서는 알 수 없고, 배관 연결부의 작은 누수나 밸브의 잘못된 개폐 위치도 평소에는 드러나지 않습니다. 설비가 실제로 필요한 순간에야 발견되면 늦습니다.
그래서 정기적으로 사람이 직접 보고, 확인하고, 기록하는 점검이 필요합니다. 점검의 목적은 문제를 찾는 것에서 끝나지 않고, 발견한 상태를 정확히 알려 필요한 조치를 판단할 수 있게 하는 것입니다. 구체적인 점검 주기와 기준은 시설과 관련 법령에 따라 다르므로 상담 시 시설 정보를 바탕으로 안내합니다.
Targets
주요 점검 대상
포소화설비가 설치되는 곳은 대체로 불이 났을 때 물만으로는 끄기 어려운 물질을 다루는 시설입니다.
유류·위험물 저장 및 취급 시설
석유류와 인화성 액체를 저장하거나 이송하는 시설입니다. 탱크 주변과 이송 설비에 포소화설비가 설치되는 경우가 많습니다.
공장 및 설비 시설
보일러실, 발전·기계 설비실, 제조 공정 구역처럼 유류나 가연성 액체가 있는 공간입니다.
주차장과 지하 공간
차량 화재 위험에 대비해 포소화설비를 두는 건축물이 있습니다. 설비실이 지하나 건물 구석에 있는 경우가 많습니다.
항공기 격납고 등 대형 공간
넓고 높은 공간에서 거품을 넓게 덮어야 하는 시설입니다. 방출 장치와 배관의 길이가 길어 확인할 지점이 많습니다.
Checklist
점검 항목
아래 표는 일반적인 확인 내용을 쉬운 말로 정리한 것입니다. 실제 점검 범위는 설비 구성과 현장 상태에 따라 달라지며, 법적 점검 기준과 주기는 해당 시설의 관련 법령에 따라 별도로 확인해야 합니다.
| 점검 대상 | 확인 내용 | 주요 확인 포인트 |
|---|---|---|
| 폼탱크 | 외관과 연결 상태 | 부식과 도장 벗겨짐, 맨홀과 플랜지 누수 흔적, 압력계, 명판, 지지 구조 |
| 블래더 | 약제를 담는 주머니의 상태 | 찢어짐, 굳음, 변형, 약제 누출 흔적, 교체 필요 여부 |
| 포소화약제 | 약제의 보관과 외관 | 용기 상태, 종류 표기, 색과 침전물, 이물질, 보관량 |
| 배관 | 물과 약제가 지나는 길 | 부식, 누수, 지지대 고정 상태, 연결부 이상 |
| 밸브 | 흐름을 여닫는 장치 | 개폐 위치, 핸들 작동, 패킹 누수, 표지 상태 |
| 펌프 | 물을 보내는 장치 | 압력, 소음과 진동, 누수, 주변 정리 상태 |
| 혼합장치 | 물과 약제를 섞는 장치 | 연결 상태, 작동 상태, 혼합 관련 부속의 이상 |
| 포소화전 | 현장 방출 장치 | 함 내부 호스와 노즐, 부속 상태, 접근성 |
Process
점검 진행 과정
현장 및 설비 확인

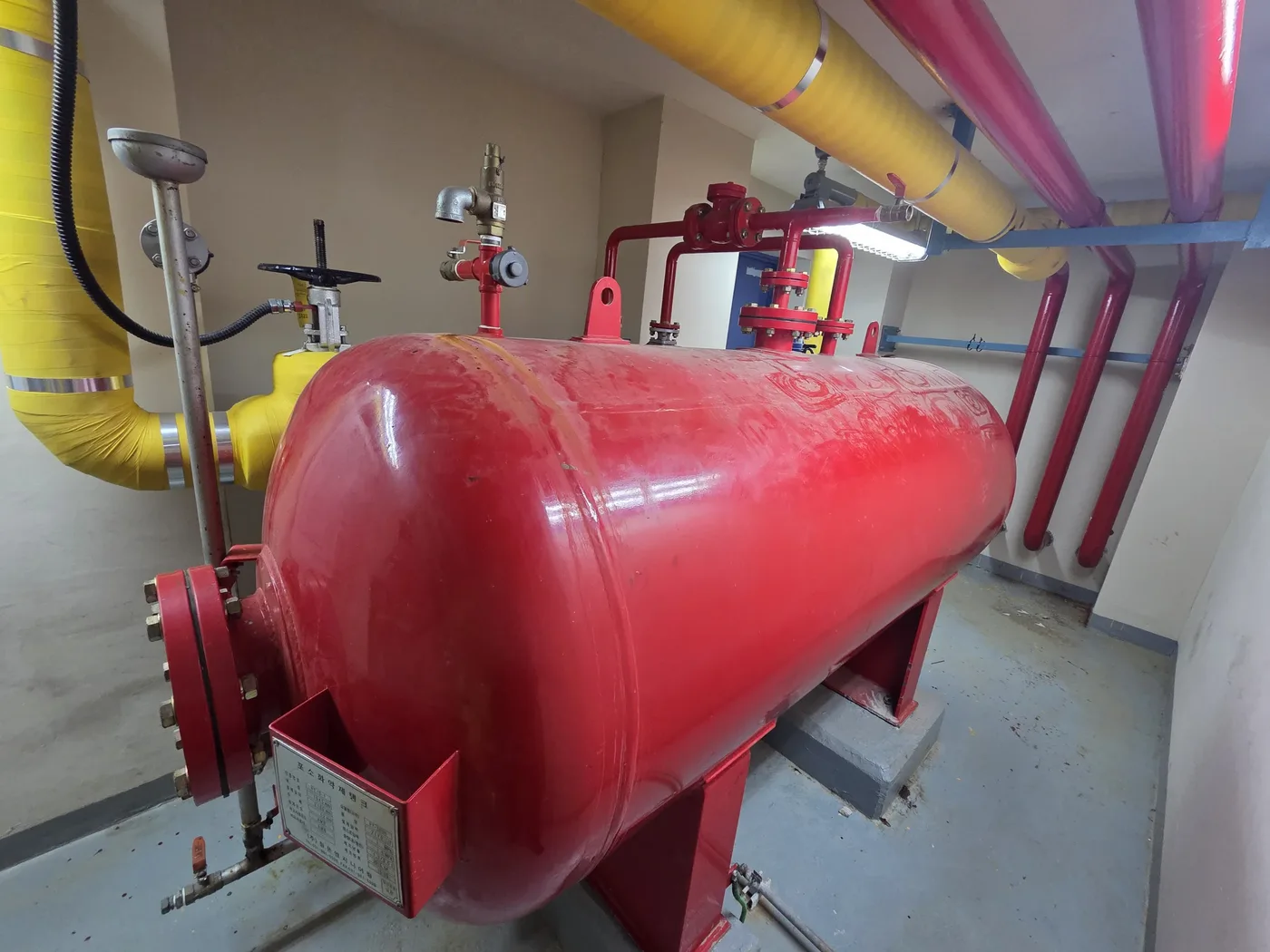

설비실의 위치와 구성, 폼탱크의 개수와 형식을 먼저 파악합니다. 도면이나 명판 정보가 있으면 함께 확인합니다.
폼탱크·블래더 상태 확인

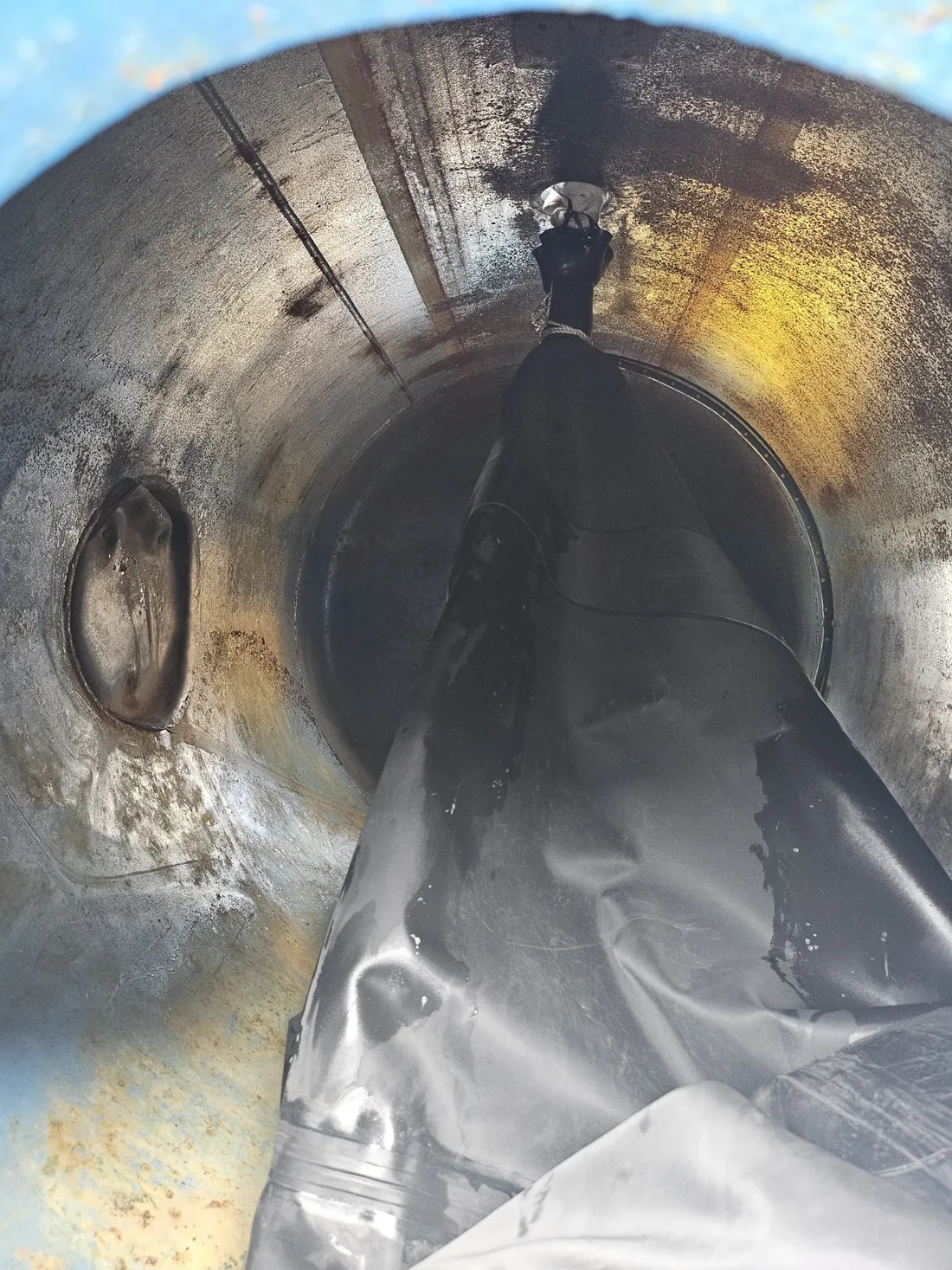

탱크 외관과 맨홀, 내부 블래더의 상태를 살핍니다. 손상과 변형, 누출 흔적을 중심으로 봅니다.

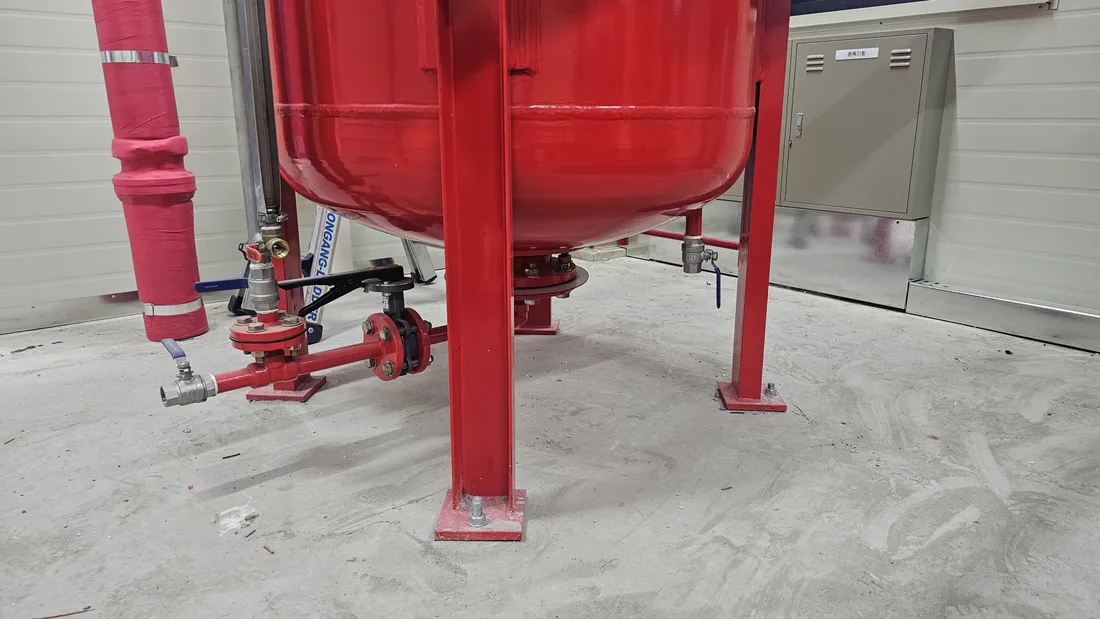

배관·밸브·연결부 점검

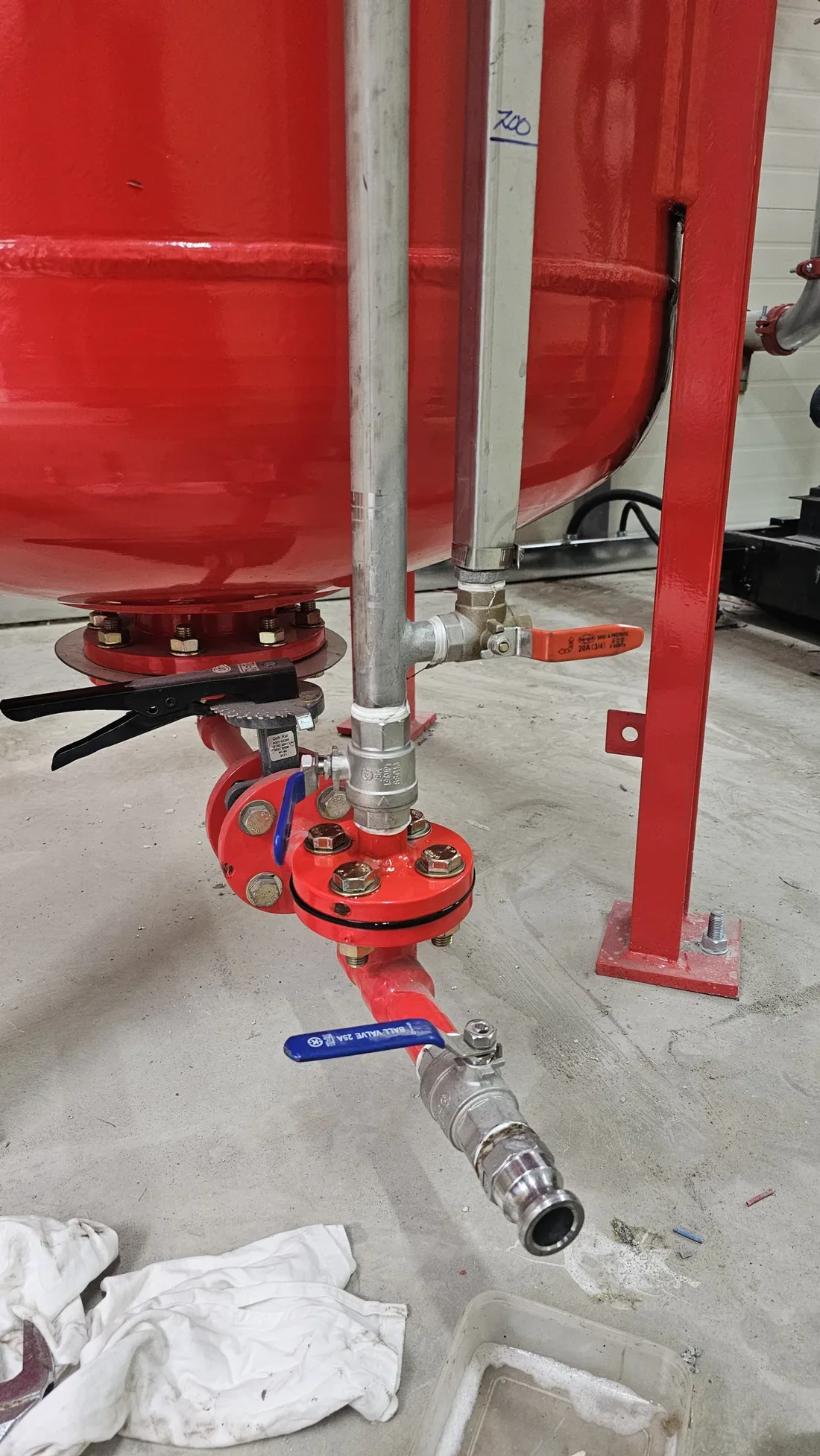

약제와 물이 지나는 길을 따라 배관, 밸브, 연결부를 확인합니다. 누수 흔적과 밸브 위치를 기록합니다.
약제 및 관련 설비 확인
포소화약제의 보관 상태, 혼합장치, 펌프 등 관련 설비를 확인합니다.
점검 결과 안내
확인한 내용을 정리해 안내합니다. 조치가 필요한 부분과 앞으로의 관리 방법도 함께 설명합니다.
Structure
포소화설비 구조 이해하기

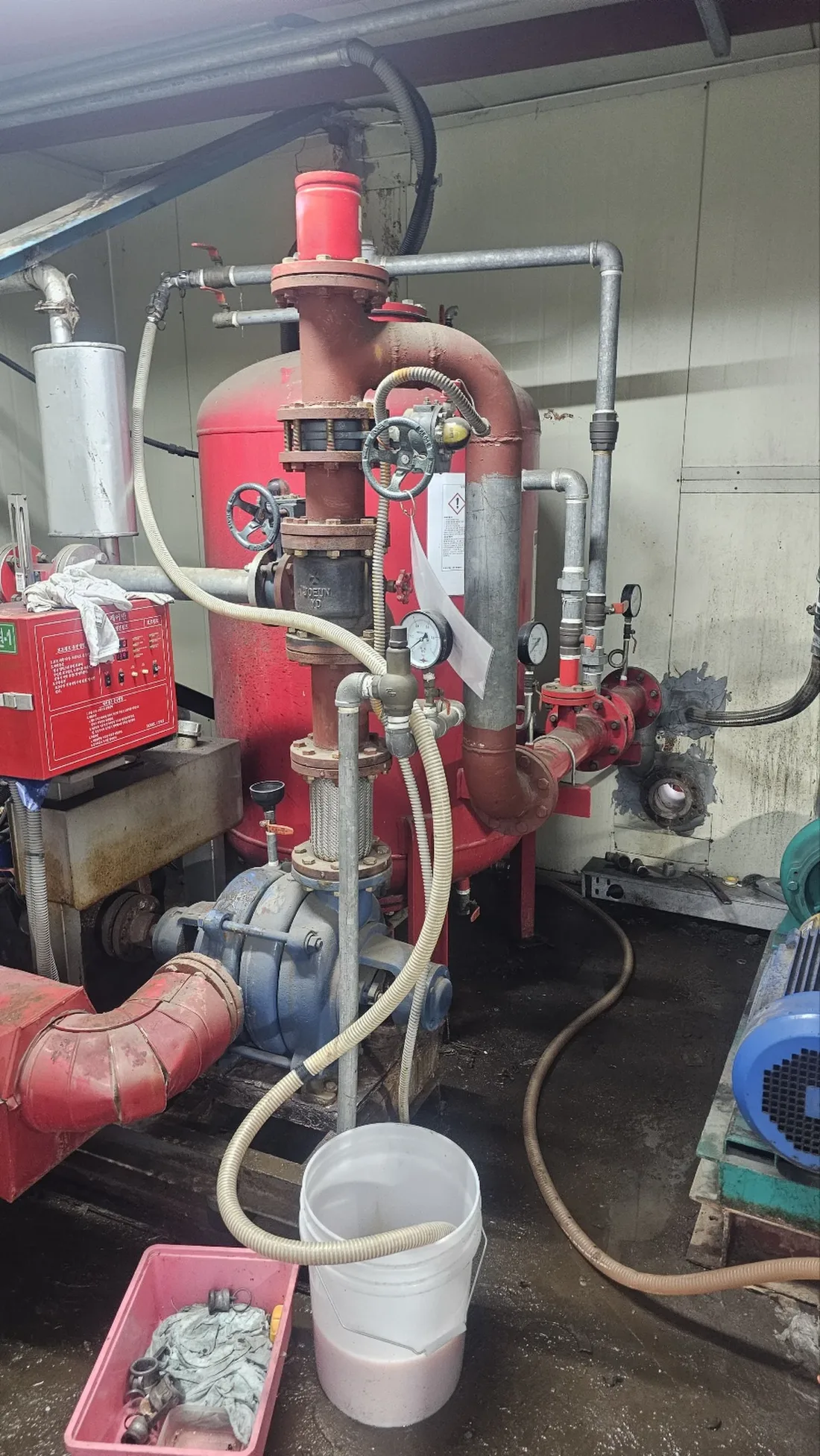

포소화설비를 한 문장으로 말하면, 물과 약제를 정해진 비율로 섞어 거품을 만들어 뿌리는 설비입니다.
폼탱크에는 포소화약제가 들어 있고, 블래더 방식에서는 약제가 주머니 형태의 블래더에 담겨 물과 분리됩니다. 화재 신호가 오면 펌프가 물을 보내고, 그 물의 압력으로 블래더 안의 약제가 밀려 나옵니다. 이때 혼합장치가 물과 약제를 일정한 비율로 섞고, 배관을 따라 이동해 방출구나 포소화전에서 거품으로 나옵니다.
이 흐름 중 한 곳이 막히거나 새거나 손상되면 거품이 제대로 만들어지지 않습니다. 점검이 구성품 하나가 아니라 전체 흐름을 보는 이유입니다.
Warning Signs
현장에서 확인하는 이상 징후
아래와 같은 모습이 보이면 점검 상담을 권합니다. 보이지 않아도 이상이 없다는 뜻은 아닙니다.
탱크 외관의 녹과 도장 벗겨짐
표면 부식이 진행되면 두께와 연결부 상태가 걱정됩니다. 특히 맨홀 주변과 하부를 살펴보세요.
탱크와 배관 주변의 젖은 흔적
연결부 아래 바닥이 젖었거나 약제 자국이 있다면 누수 가능성이 있습니다.
압력계 지침의 이상
평소와 다른 값이거나 지침이 움직이지 않는다면 계측 장치나 설비 자체의 확인이 필요합니다.
약제의 색 변화와 침전물
약제 색이 달라졌거나 가라앉은 물질이 보이면 약제 상태를 확인해야 합니다.
밸브 위치와 표지의 불일치
밸브가 평소 위치와 다르게 잠겨 있거나, 표지가 없어졌다면 바로 확인이 필요합니다.
설비실의 적치물과 접근 방해
설비 앞에 물건이 쌓여 있으면 점검과 비상 시 조작이 어렵습니다.
Before / After
점검 전 준비사항과 점검 후 관리
점검 전에 준비하면 좋은 것
시설의 위치와 용도, 폼탱크의 개수와 형식, 설치 시기, 최근 이상 증상을 정리해 두세요. 설비실과 탱크 명판 사진이 있으면 상담이 훨씬 빨라집니다. 설비실 출입이 가능한지, 담당자가 누구인지도 알려주시면 일정 조율이 쉽습니다.
점검 후에는
점검 결과를 바탕으로 조치가 필요한 부분을 우선순위에 따라 정리합니다. 이후에는 설비실을 깨끗하게 유지하고, 밸브 위치와 약제 상태를 주기적으로 살펴보며, 평소와 다른 점이 보이면 기록해 두는 것이 도움이 됩니다. 블래더 교체나 약제 교체가 필요한 경우 관련 전문 서비스와 연계해 상담할 수 있습니다.
