폼탱크 점검
폼탱크 점검은 약제를 담고 있는 탱크의 몸체, 명판, 하단 지지 구조, 연결 배관과 밸브를 부위별로 눈으로 확인해 도장 상태와 누설 흔적을 살피는 일입니다. 아래 구조 도식에서 부위별 번호와 설명을 보시면 어디를 어떻게 보는지 알 수 있습니다. 탱크 내부 블래더는 별도 페이지에서 설명합니다.

Field Photos
현장에서 확인하는 주요 대상




폼탱크 구조 도식과 부위별 설명

- 1
1. 상부 배관
탱크 위쪽에서 이어지는 배관과 이음부입니다. 도장 박리나 물이 맺힌 흔적을 확인합니다.
- 2
2. 탱크 몸체
약제를 담은 본체입니다. 도장 상태와 표면의 부풀음, 녹이 번지는 곳이 있는지 봅니다.
- 3
3. 안내 라벨
몸체에 붙은 약제 안내입니다. 글자가 읽히는지, 떨어지거나 훼손되지 않았는지 확인합니다.
- 4
4. 명판
설비 이름이 적힌 판입니다. 표기가 선명한지, 부식이나 가려짐이 없는지 가까이서 확인합니다.
- 5
5. 지지다리
탱크를 받치는 하단 구조입니다. 다리 주변 바닥의 녹물과 물기 자국을 확인합니다.
- 6
6. 배출 밸브와 연결부
하단에서 약제가 나가는 길입니다. 밸브 연결부의 맺힘과 누설 흔적을 살핍니다.
폼탱크는 어떤 장치인가요
폼탱크는 포소화약제를 보관했다가 필요할 때 물 흐름에 실어 내보내는 저장 탱크입니다. 설비실에서 가장 큰 장치라 눈에 잘 띄고 탱크 하나에 상부 배관과 하단 밸브, 지지 구조가 모두 연결되어 있습니다.
탱크는 세로형과 가로형이 있어 놓인 모양이 다르고, 확인할 곳의 위치도 조금씩 달라집니다. 사진으로 보면 세로형은 수직 배관이 옆을 지나고 가로형은 상부에 배관이 모여 있습니다.
폼탱크는 평소에 열어 볼 일이 거의 없기 때문에 겉모습이 곧 상태의 단서가 됩니다. 그래서 외관 확인에 시간을 충분히 들이며 같은 탱크를 같은 순서로 보는 습관이 중요합니다.
탱크의 형태가 세로형인지 가로형인지는 점검 방식에도 영향을 줍니다. 세로형은 높이 때문에 상부 확인에 접근 수단이 필요하고, 가로형은 하단과 바닥 사이 공간이 좁아 지지 구조를 살피기 어려울 수 있습니다.
몸체 외관에서 확인하는 것

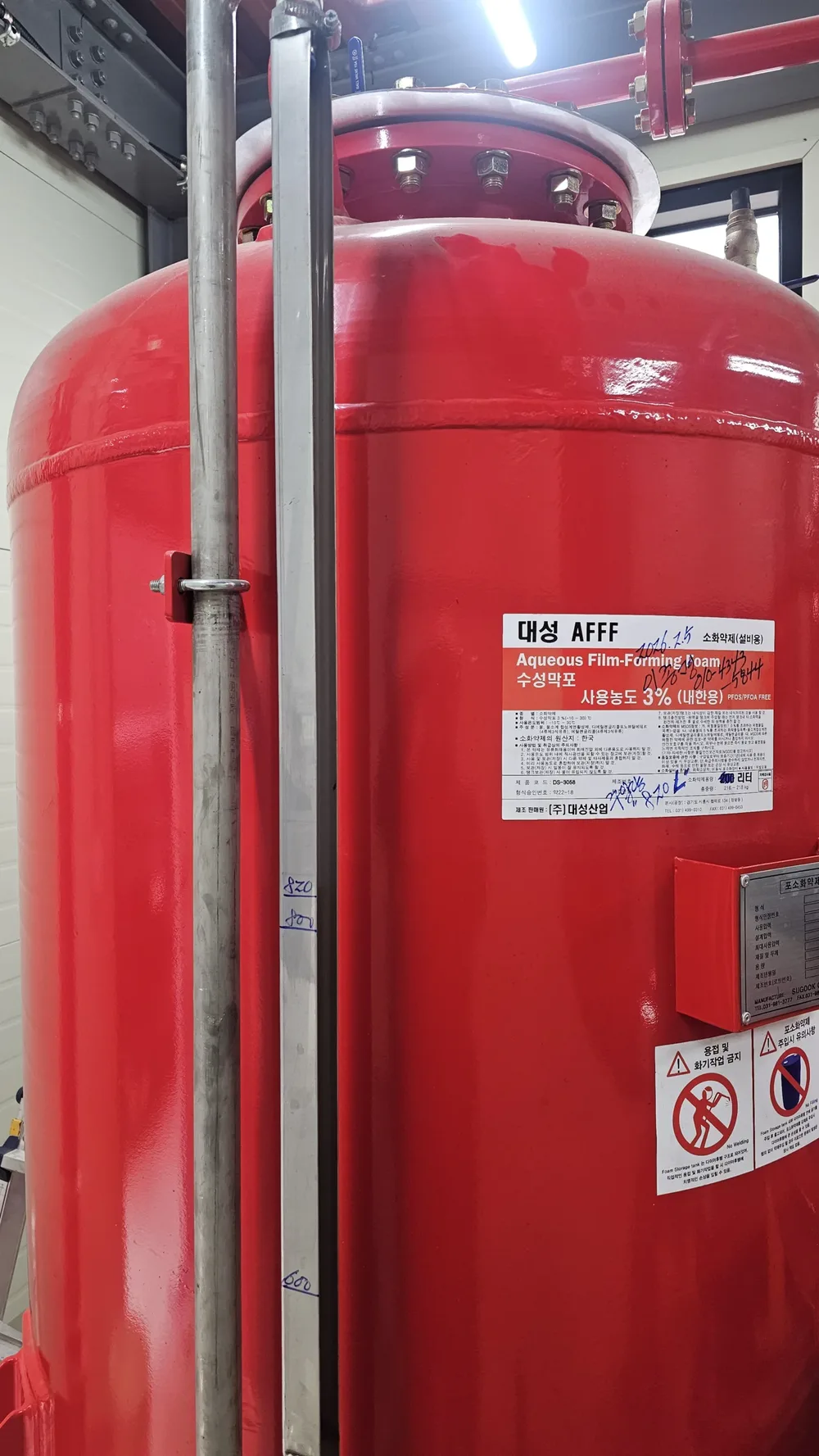

탱크 몸체는 도장이 균일한지, 벗겨지거나 부풀어 오른 곳이 없는지부터 봅니다. 붉은 도장 아래에서 녹이 번지기 시작하는 부분은 대개 색 변화로 먼저 드러나므로 빛을 비스듬히 비춰 확인합니다.
몸체에 붙은 안내 라벨이 읽히는지도 중요합니다. 약제 표기가 지워져 있으면 어떤 약제가 들어 있는지 확인하기 어려워지므로 훼손되었다면 상태를 기록하고 보완 방법을 검토합니다.
야외나 습기가 많은 설비실에 놓인 탱크는 도장 상태가 더 빨리 변할 수 있습니다. 설치 환경이 다르면 같은 상태라도 해석이 달라지므로 위치와 환경을 함께 기록하는 것이 좋습니다.
Table
폼탱크 부위별 확인 정리
| 부위 | 무엇을 보나 | 이상 징후 예시 |
|---|---|---|
| 탱크 몸체 | 도장 균일도, 표면 상태 | 벗겨짐, 부풀음, 녹 번짐 |
| 안내 라벨 | 글자가 읽히는지 확인 | 번짐, 훼손, 탈락 |
| 명판 | 표기의 선명도와 부착 상태 | 가려짐, 부식, 떨어짐 |
| 상부 배관 | 탱크와 이어지는 이음부 | 이음부 흔적, 도장 박리 |
| 지지다리 | 탱크 하중을 받는 하단 구조 | 녹물 자국, 바닥 물기 |
| 배출 밸브 | 하단 밸브와 연결 배관 | 맺힌 물방울, 약제 흔적 |
| 주변 공간 | 접근 통로와 적치물 | 사다리, 물건에 의한 간섭 |
명판과 표기 확인

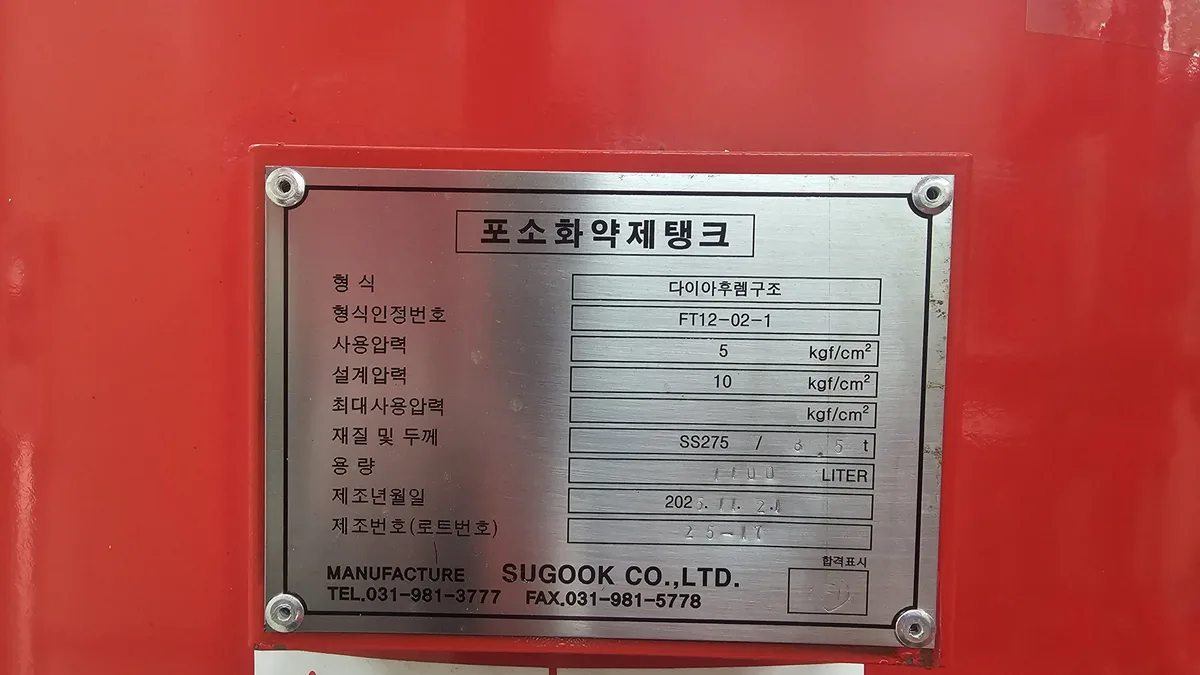

탱크에는 설비 이름과 제원이 적힌 명판이 붙어 있습니다. 명판 글자가 선명한지, 떨어지거나 가려진 곳은 없는지를 가까이에서 확인하고 사진으로 남겨 두면 이후 상담이나 보수 때 정보를 빠르게 전달할 수 있습니다.
명판에 있는 내용은 설비 이력을 확인할 때 가장 믿을 만한 단서입니다. 그래서 점검할 때마다 같은 각도로 찍어 두고, 명판이 보이지 않는 설치 환경이라면 따로 표시해 둡니다.
명판은 확인하기 어려운 곳에 붙어 있는 경우도 있습니다. 그런 경우에는 손전등을 비스듬히 비추거나 사다리를 이용해 접근하되, 안전을 먼저 확보한 뒤에 확인하고 사진으로 남깁니다.
하단 지지 구조와 연결부

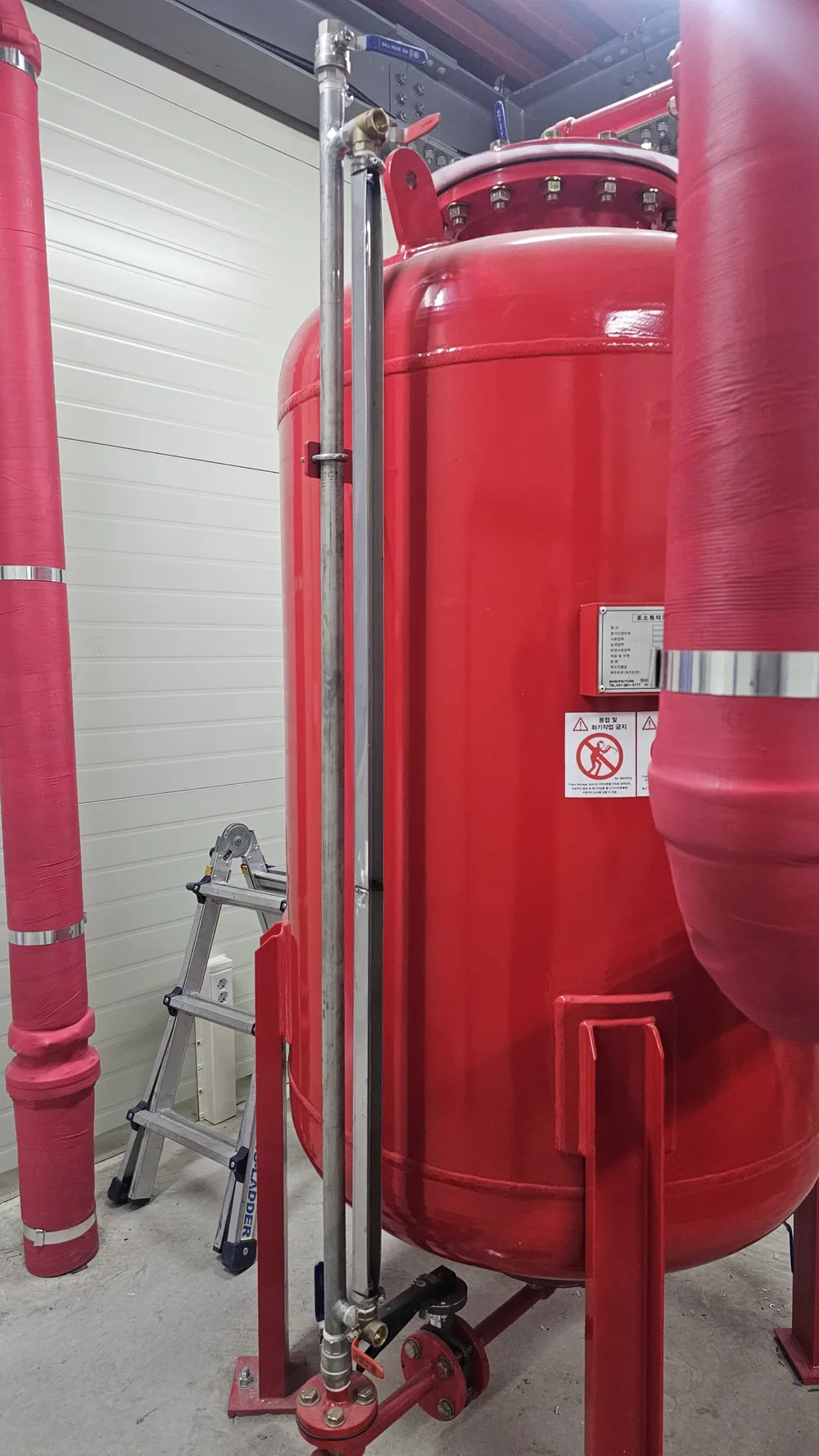

탱크 하단은 무게를 받는 지지다리와 약제가 나가는 배출 밸브, 연결 배관이 모이는 곳입니다. 지지다리 주변 바닥에 물기나 녹물 자국이 있는지, 밸브 연결부에 맺힌 흔적이 있는지를 눈으로 확인합니다.
바닥에 닦아낸 흔적이 보인다면 새는 곳이 있었을 가능성을 염두에 두고 위쪽 연결부까지 올라가며 원인을 찾습니다. 다만 흔적만으로 원인을 단정하지 않고 위치와 범위를 기록해 추가 확인으로 이어갑니다.
하단 연결부는 약제가 나가는 길이라 작은 맺힘도 가볍게 넘기지 않습니다. 밸브 손잡이와 연결 플랜지 주변을 닦아 낸 뒤 시간이 지나 다시 젖는지 보는 방법으로 새는 곳을 구분하기도 합니다.
점검 때 함께 확인할 주변 조건
탱크 주변에 사다리나 물건이 세워져 있으면 접근과 조작이 불편해지고 부딪혀 도장이 상할 수도 있습니다. 설비실 정리 상태와 통로 확보 여부를 함께 보며 필요한 정리 방향을 안내합니다.
관련 기준은 「소방시설 설치 및 관리에 관한 법률」과 「포소화설비의 화재안전기술기준(NFTC 105)」에서 확인하시고, 최신 내용은 국가법령정보센터(law.go.kr)와 관할 소방서에 문의해 주십시오. 상담은 010-7302-9789입니다.
폼탱크 점검은 탱크 하나만 따로 떼어 보지 않고 연결된 배관과 함께 봅니다. 탱크는 멀쩡해도 이어진 배관에서 문제가 시작되는 일이 있어 상부와 하단 배관을 끝까지 따라가며 이상 여부를 확인합니다.
현장에서 탱크를 보는 방식
현장에서는 탱크 전체를 멀리서 한 번 보고 가까이 다가가 위에서부터 아래로 내려옵니다. 세로형 탱크는 사다리가 세워져 있는 경우가 있어 하단부는 몸을 낮춰 지지다리와 밸브 연결부를 확인합니다.
가로형 탱크는 상부 배관과 노란 배관 쪽 이음부를 먼저 보고 하단으로 이동합니다. 확인한 곳은 사진과 위치 메모로 남겨 이후 같은 곳을 다시 비교할 수 있게 합니다.
확인이 끝난 탱크는 부위별 번호와 함께 상태를 간단히 적어 둡니다. 위의 구조 도식처럼 번호를 정해 두면 다음 점검에서 같은 번호끼리 비교할 수 있어 변화가 어디서 시작되었는지 빠르게 알아볼 수 있습니다.
