Why Follow
흐름을 따라가는 이유
밸브와 배관은 설비의 혈관과 같습니다. 폼탱크에서 나온 약제가 혼합장치와 펌프, 밸브, 배관을 거쳐 방출설비까지 가야 거품이 만들어집니다. 이 길의 어느 한 곳이라도 닫혀 있거나 새고 있으면 끝에서 나오는 결과가 달라집니다.
그래서 한 곳씩 따로 보지 않고 흐르는 방향을 따라 순서대로 확인합니다. 아래 흐름도에서 지금 어디를 보고 있는지 알면, 이상이 발견되었을 때 어디까지 영향이 미치는지도 가늠하기 쉽습니다.
Flow Line
확인 흐름도

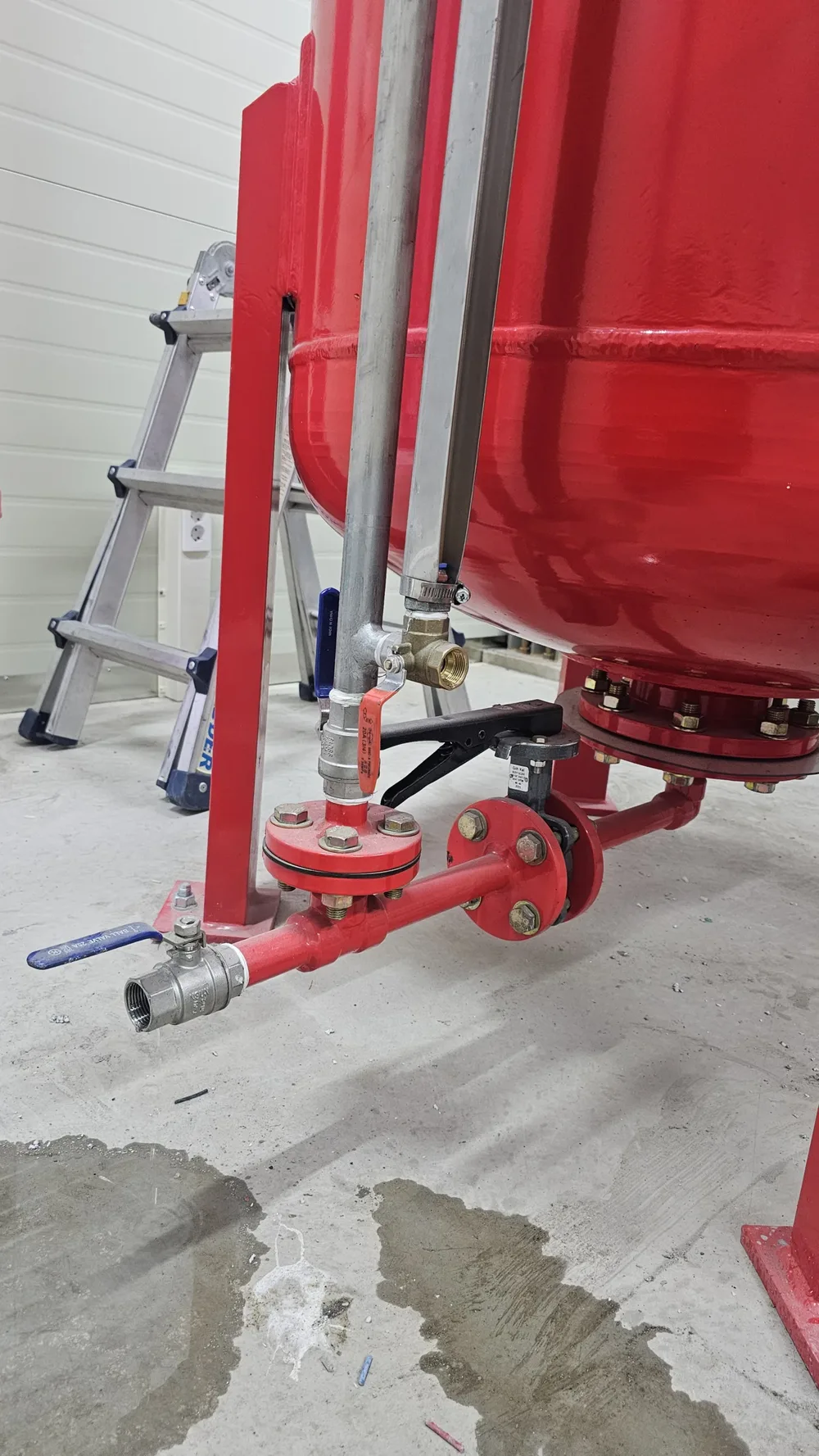

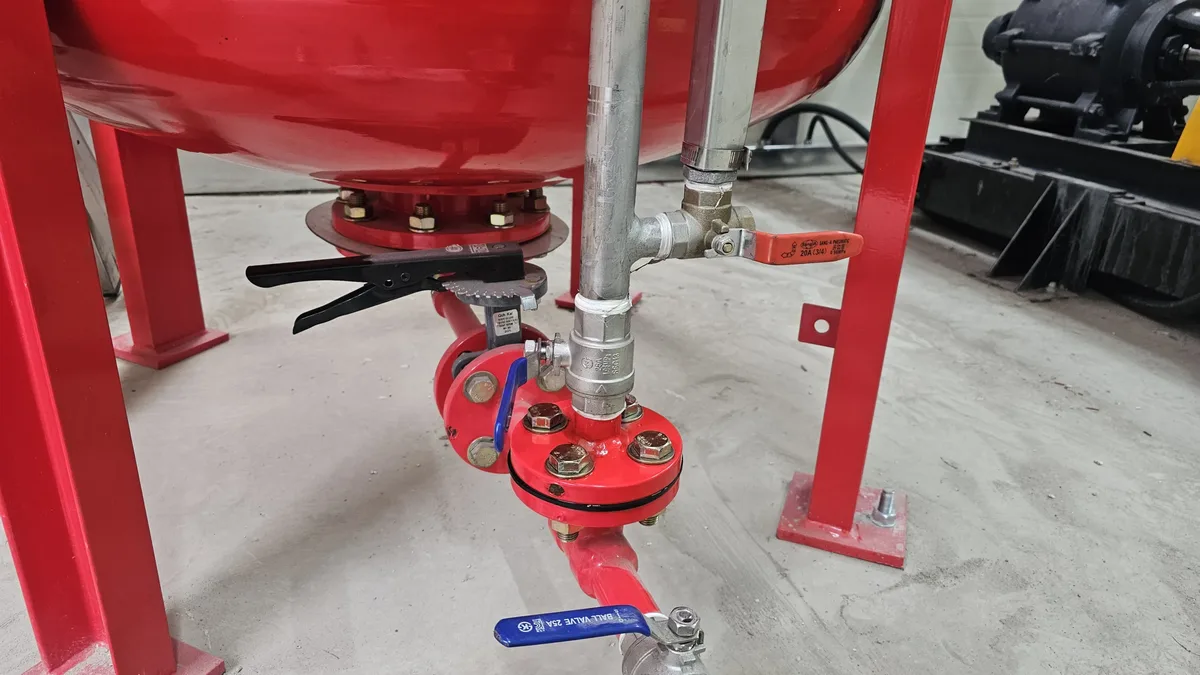

폼탱크 하부
출발점. 탱크에서 나오는 첫 밸브와 플랜지를 봅니다. 가장 먼저 약제가 지나는 자리입니다.

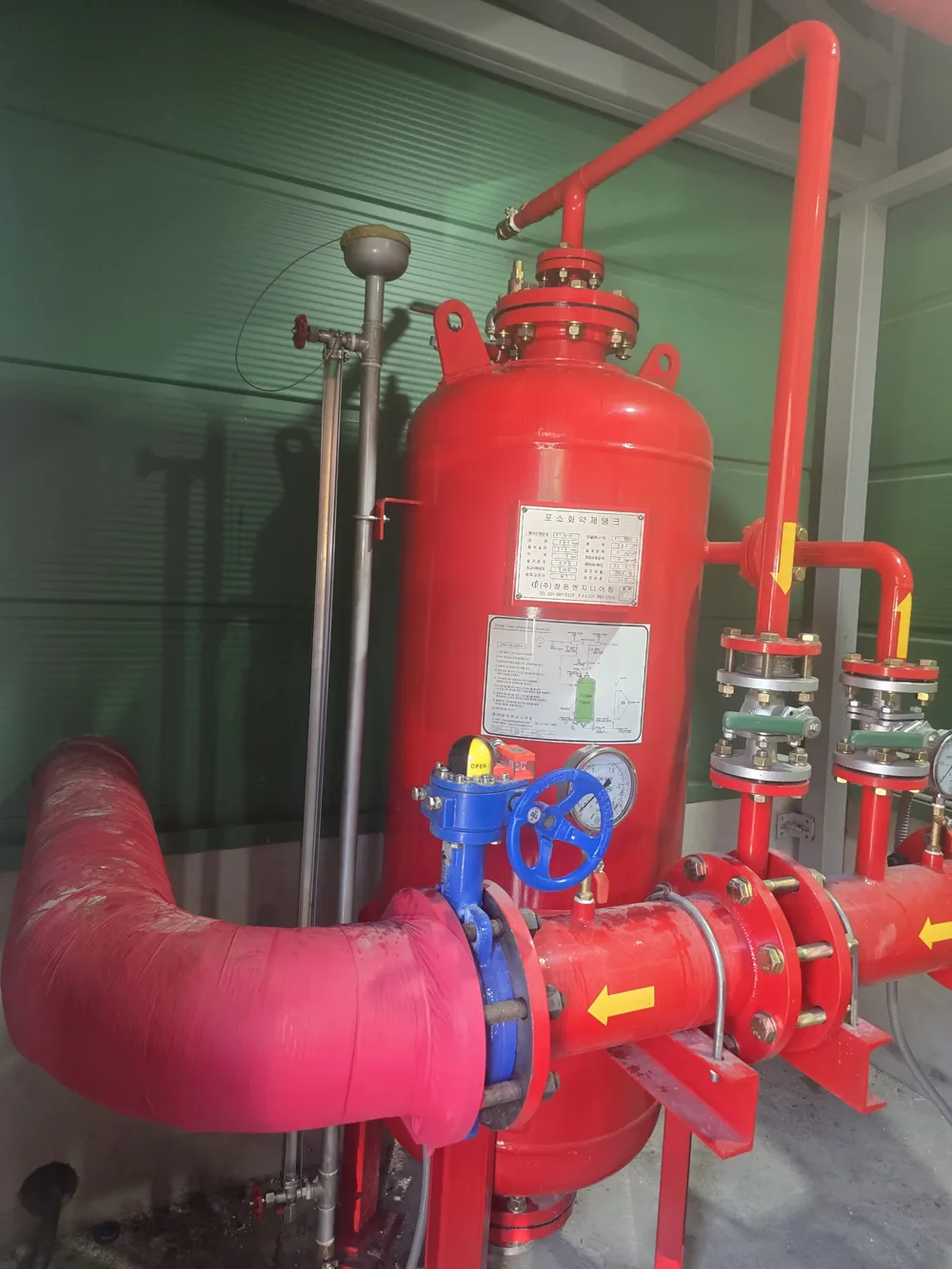

밸브
개폐 위치와 핸들 움직임, 몸체와 축 주변 누수를 확인합니다. 표지가 있다면 실제 위치와 맞는지 봅니다.
배관
배관 표면의 부식과 도장 상태, 지지대 고정과 흔들림을 따라가며 확인합니다.
연결부
플랜지 볼트, 이음부, 패킹 주변에 젖은 자국이나 굳은 약제 흔적이 있는지 봅니다.
펌프 연결
펌프와 이어지는 배관과 밸브의 상태, 진동으로 인한 이음부 이완 여부를 확인합니다.
방출측 설비
방출구와 포소화전 방향으로 이어지는 배관의 끝부분까지 접근과 상태를 확인합니다.
Checklist
확인 항목과 확인하는 이유
누수 흔적
연결부 아래 젖은 자국이나 굳은 약제는 이음매 체결이나 패킹에 문제가 생겼다는 초기 신호입니다.
외관 손상
눌림, 긁힘, 충격 자국은 배관이나 밸브 몸체에 힘이 가해졌다는 흔적이라 연결 안정성에 영향을 줄 수 있습니다.
부식 흔적
녹은 표면에서 시작해 점점 깊어집니다. 이른 시기에 위치를 기록해 두면 변화를 비교할 수 있습니다.
체결 상태
볼트와 너트가 풀리거나 한쪽으로 쏠리면 이음매가 고르게 눌리지 않아 틈이 생길 수 있습니다.
밸브 상태
개폐 위치가 어긋나 있으면 설비가 필요한 순간에 흐름이 막힐 수 있어 가장 먼저 확인합니다.
배관 연결 상태와 지지
지지대가 풀리거나 배관이 처지면 이음부에 계속 하중이 걸려 누수의 원인이 됩니다.
주변 간섭
다른 배관이나 구조물에 닿아 마찰이 생기거나 조작 공간이 막혀 있지는 않은지 봅니다.
Valves
밸브는 위치가 곧 상태
밸브는 겉으로 보기에 별일 없어 보여도 열려 있어야 할 밸브가 잠겨 있다면 설비는 제 역할을 못합니다. 그래서 핸들의 방향, 개폐 표시, 잠금 장치 또는 봉인 상태를 평소 정해진 위치와 비교합니다.
핸들이 뻑뻑하거나 헐거운 경우도 기록합니다. 오래 움직이지 않은 밸브는 고착되어 막상 필요할 때 돌아가지 않을 수 있기 때문입니다. 밸브 주변에 물건이 쌓여 접근이 어려운지도 함께 확인합니다.
배관 지지와 연결 구조
배관은 지지대로 건물에 고정되어 있습니다. 지지대가 헐거워지면 배관이 진동이나 열 변화에 따라 움직여 이음부에 힘이 걸립니다. 지지대의 체결 상태, 배관이 닿는 자리의 마모, 구조물과의 간격을 눈으로 확인합니다. 연결 구조가 복잡한 곳은 도면이나 현장 설명을 함께 참고합니다.
Often Missed
자주 놓치는 자리

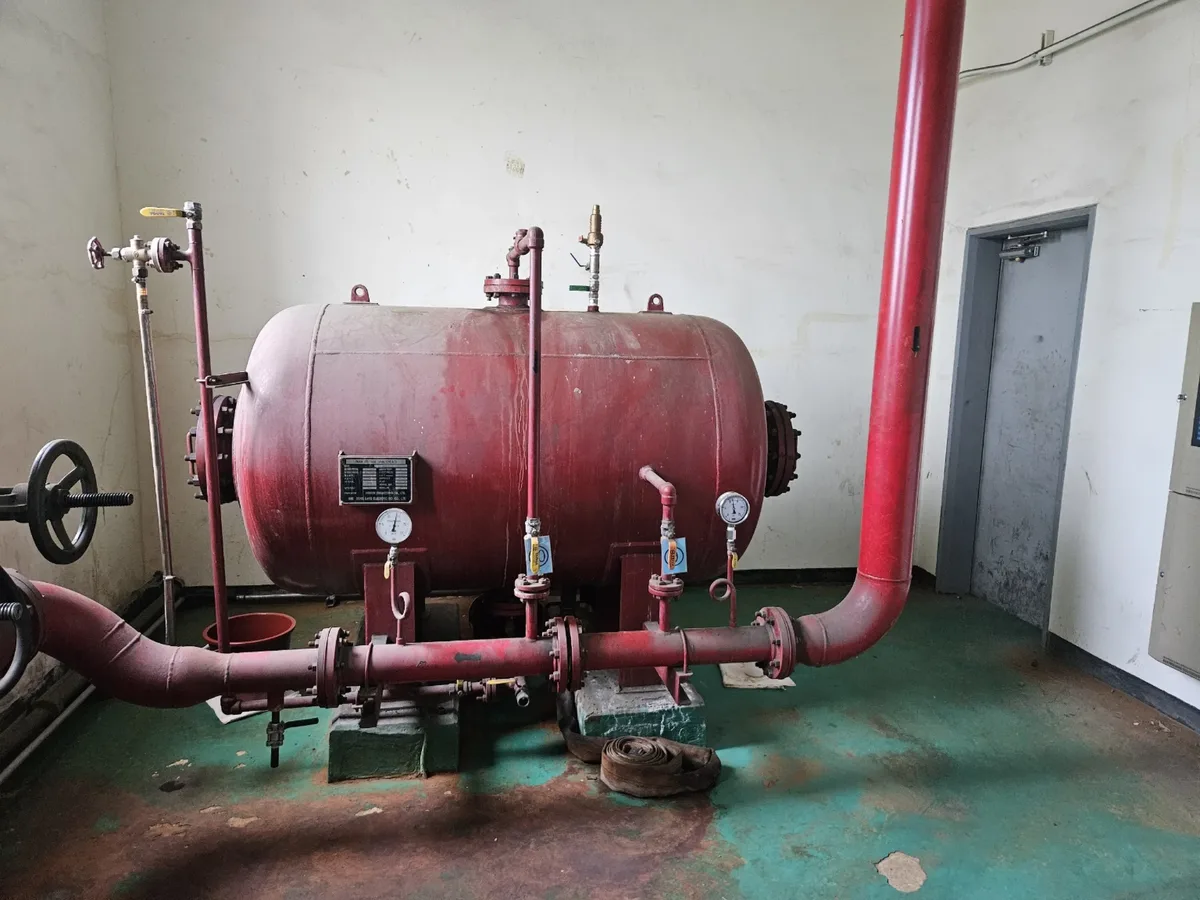

배관 점검에서 이상이 가장 늦게 발견되는 곳은 눈에 잘 띄지 않는 자리입니다. 보온재나 단열재로 감싼 배관은 겉이 멀쩡해 보여도 안쪽에 물기가 고여 있을 수 있어, 이음부 가장자리와 하단을 유심히 봅니다. 지지대와 배관이 맞닿는 부분도 마찰과 습기 때문에 녹이 먼저 생기는 곳입니다.
밸브 핸들 아래의 축 주변, 플랜지 볼트의 뒷면, 바닥과 가까운 낮은 배관 구간도 놓치기 쉽습니다. 위에서 내려다보는 시선으로는 보이지 않으므로 몸을 낮추거나 조명을 비춰 확인합니다. 설비실 벽 가까이를 지나는 배관은 뒷면을 거울이나 사진으로 확인하기도 합니다.
기록과 비교
확인한 위치는 번호와 사진으로 남깁니다. 같은 밸브와 같은 이음부를 다음 확인 때 다시 비교하면 젖은 자국이 넓어졌는지, 녹이 번졌는지를 눈으로 쉽게 판단할 수 있습니다. 한 번의 확인보다 변화를 이어서 보는 것이 배관 관리에서는 더 큰 도움이 됩니다.
Reading Marks
누수 흔적을 읽는 법
누수는 항상 물이 뚝뚝 떨어지는 모습으로 나타나지 않습니다. 포소화약제나 용액은 마르면서 얼룩, 굳은 자국, 변색으로 남기도 합니다. 그래서 지금 젖어 있는지만 보지 않고, 마른 자국이 어디서 시작해 어디로 번졌는지를 함께 봅니다.
자국의 방향은 단서가 됩니다. 이음부에서 아래로 흘러내린 줄기가 있다면 위쪽 이음부가 출발점일 가능성이 있고, 바닥에 둥글게 번진 자국은 비교적 오래 조금씩 샌 흔적일 수 있습니다. 새 자국과 오래된 자국이 겹쳐 있으면 누수가 한 번이 아니라 반복되었다는 뜻일 수 있습니다.
다만 자국만으로 원인을 단정하지는 않습니다. 결로로 생긴 물기나 청소 후 남은 물, 주변 설비에서 흘러온 물일 수도 있기 때문입니다. 그래서 자국의 위치와 모양을 기록한 뒤, 필요하면 닦아 내고 다시 확인하는 방식으로 새로 생기는지를 살핍니다.
Corrosion
배관 부식과 도장 상태
배관의 붉은 도장은 색을 내기 위한 것이기도 하지만 금속 표면을 보호하는 역할을 합니다. 도장이 벗겨진 자리는 공기와 습기에 그대로 노출되어 녹이 생기기 쉽습니다. 그래서 도장 상태를 보는 것은 곧 부식이 시작될 자리를 미리 찾는 일입니다.
점검에서는 녹의 색과 번진 범위, 도장이 들뜬 모양을 확인합니다. 표면에만 옅게 생긴 녹과 도장 아래에서 부풀어 오른 녹은 의미가 다를 수 있으므로 구분해 기록합니다. 눈으로 알 수 없는 배관 내부의 상태는 겉모습만으로 판단하지 않고, 필요하다고 보이면 별도 확인을 권합니다.
